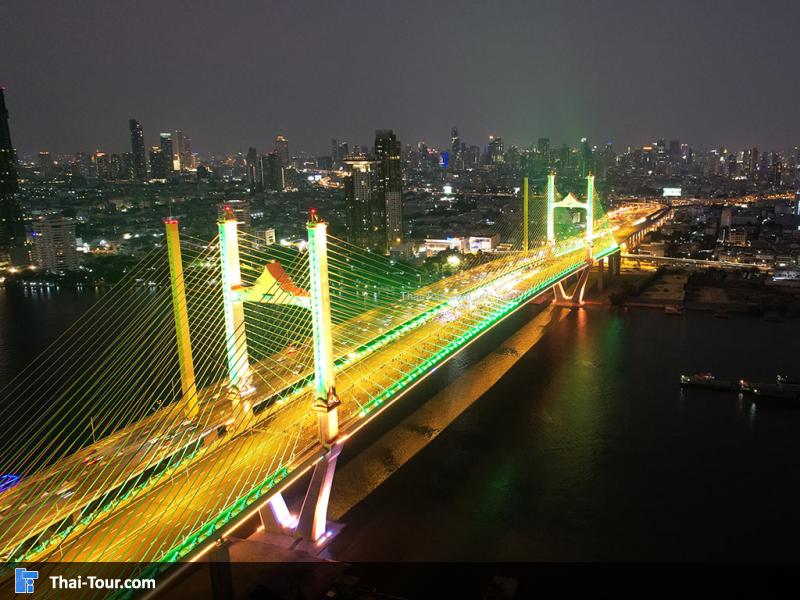

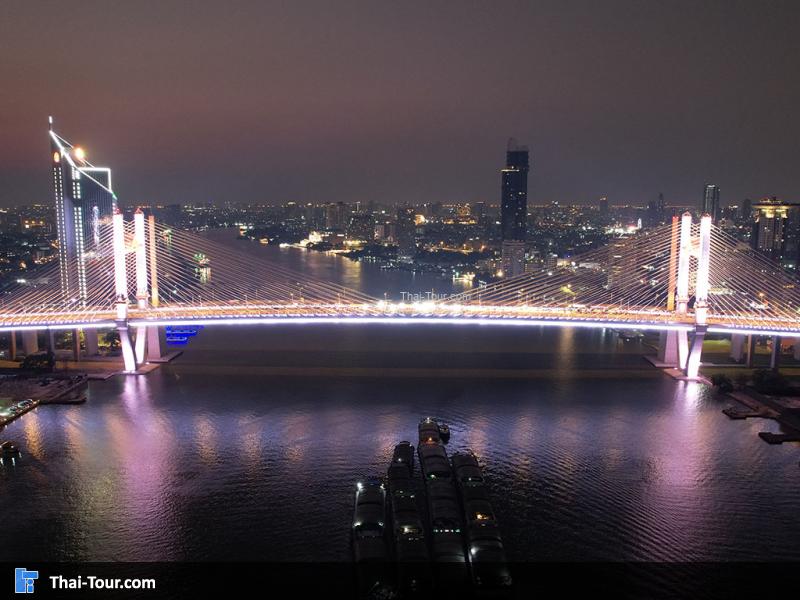

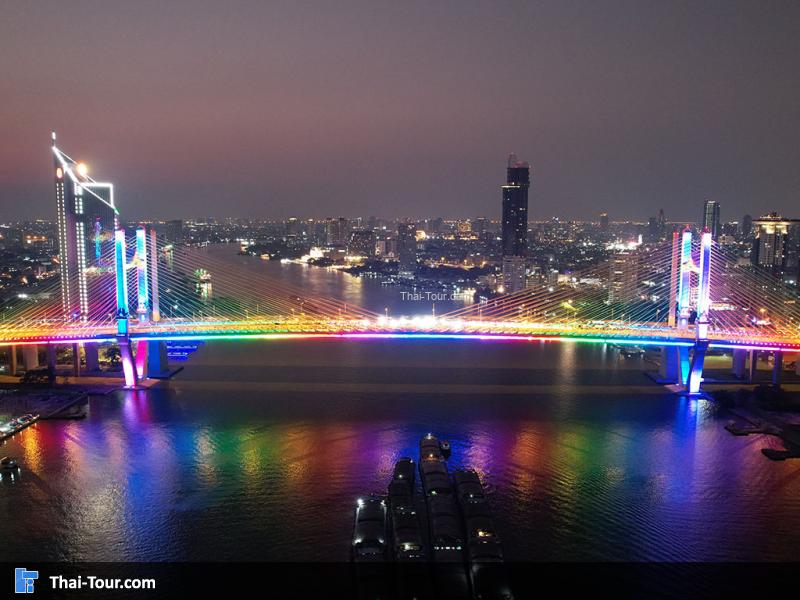

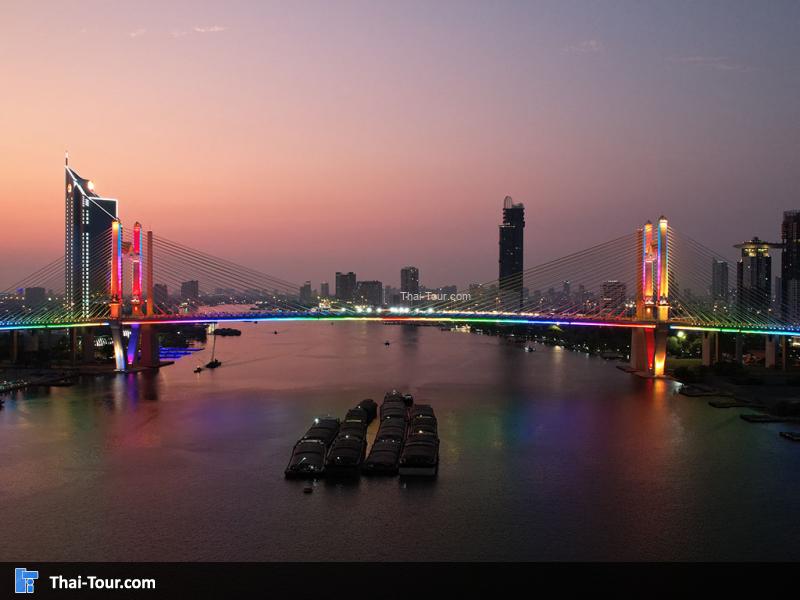

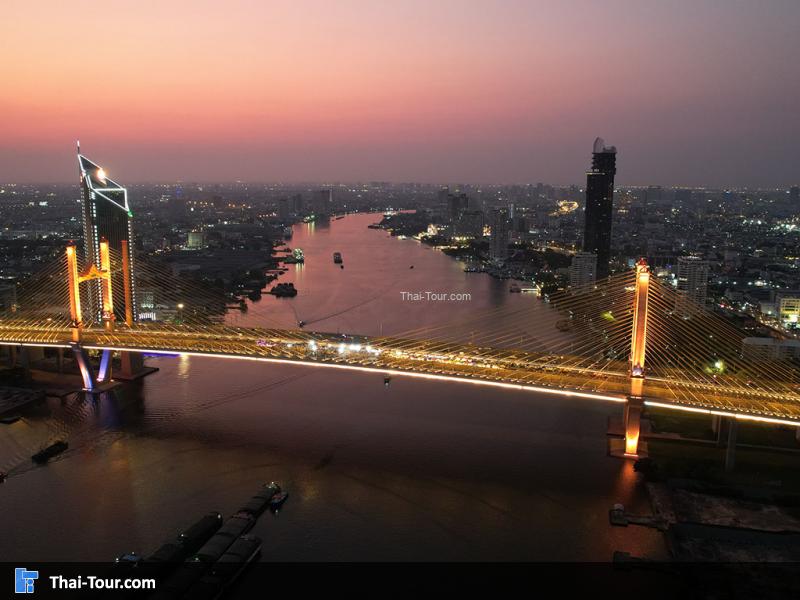

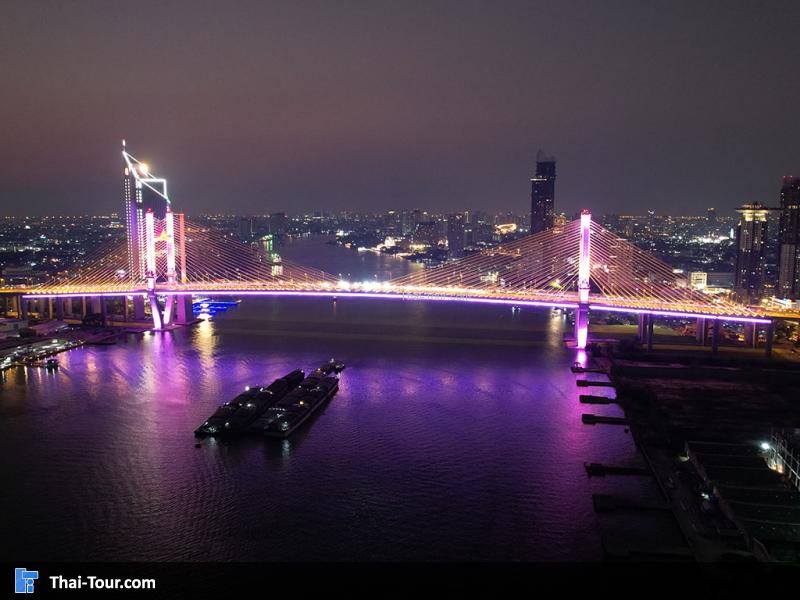

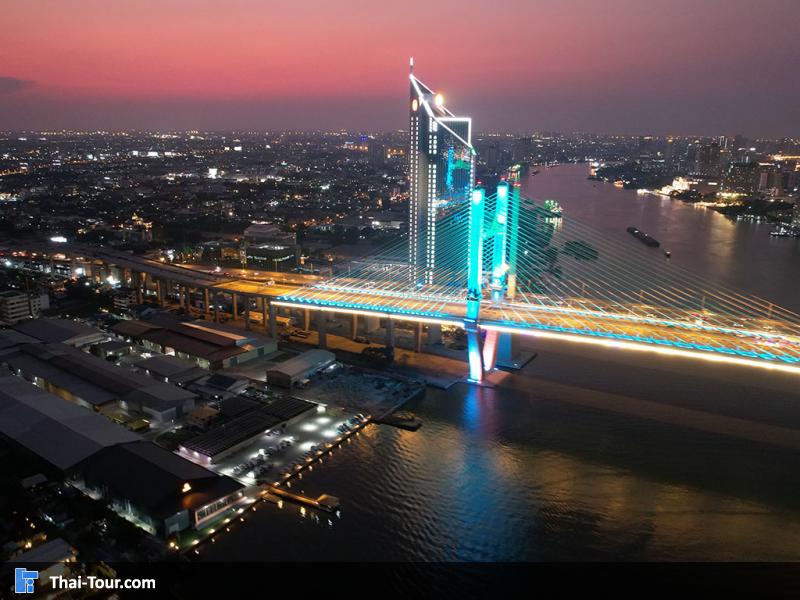

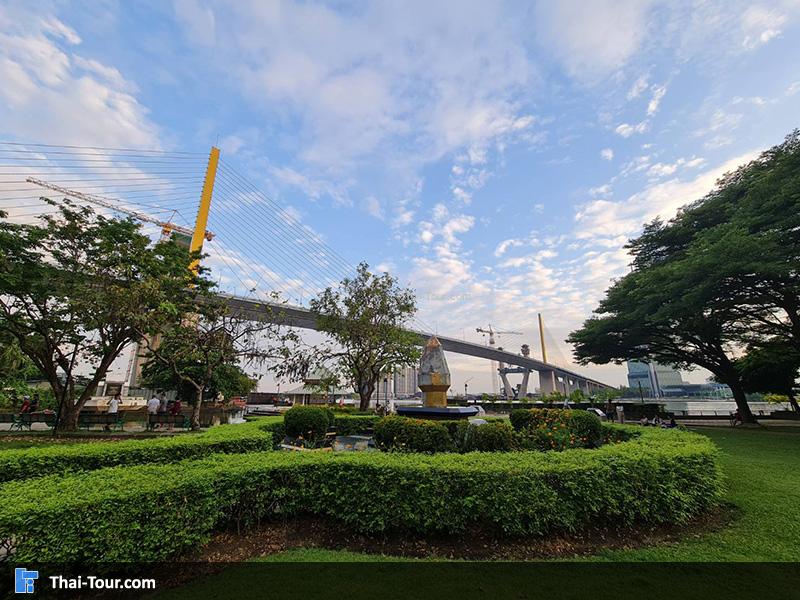

สะพานพระราม9 และ สวนสาธารณะ

สะพานพระราม9 และ สวนสาธารณะ

สะพานพระรามเก้า หรือสะพานแขวน เป็นสะพานเสาขึงระนาบเดี่ยวแห่งแรกของประเทศไทย พระบาทสมเด็จพระเจ้าอยู่หัว พระราชทานชื่อ สะพานพระราม 9 เพื่อเป็นสิริมงคล เนื่องในวโรกาสเฉลิมพระชนมพรรษา ครบ 60 พรรษา

สะพานพระราม 9 เป็นส่วนหนึ่งของทางด่วนเฉลิมมหานคร สายดาวคะนอง-ท่าเรือ ช่วงที่ข้ามแม่น้ำเจ้าพระยา มีลักษณะเป็นสะพานชนิด Single Plane Fan Type Cable-Stayed Bridge หรือสะพานขึงโดยใช้สายเคเบิลขนาดใหญ่ขึงเป็นระนาบเดี่ยวไว้กับเสาสูงของสะพานเพื่อรับ น้ำหนักของสะพาน เริ่มดำเนินการก่อสร้าง เมื่อวันที่ 1 ตุลาคม พ.ศ. 2527 เปิดให้บริการเมื่อวันที่ 5 ธันวาคม พ.ศ. 2530

ตัวสะพาน (Bridge Deck) ประกอบด้วย เหล็กแบบ Box Girder มีคานขวาง (Cross Girder) ทุก ๆ ระยะ 3.60 เมตร ตัวสะพานแบ่งตามความยาวของสะพานออกเป็น 2 ส่วนคือ ตัวสะพานซึ่งอยู่ระหว่างเสาขึงทั้งสองข้างมีความยาว 450 เมตร เรียกว่า Main Span เฉพาะช่วงของ Main Span มีรูปตัดเป็นสี่เหลี่ยมคางหมูกว้าง 33 เมตร ช่วงของ Back Span มีรูปตัดเป็นสี่เหลี่ยมผืนผ้า ในส่วนที่บรรจบกับ Main Span มีความกว้าง 33 เมตร และลดลงเป็น 31 เมตร เพื่อต่อกับเชิงลาดของสะพานภายในสะพานมีช่องทางเดินตลอดสะพาน แบ่งเป็น 3 ช่อง มีความสูง 4.00 เมตรเพื่อความสะดวกในการเดินสำรวจสภาพและซ่อมบำรุงภายในสะพาน

เสาขึง (Pylon) มี 2 ต้น เป็นเสาเหล็กรูปหน้าตัดสี่เหลี่ยมผืนผ้า ขนาด 3.00 x 4.50 เมตร ที่โคนเสาบนพื้นสะพาน และลดลงเป็น 2.50 x 3.00 เมตร ที่ยอดเสาสูง 87 เมตร เสาขึงนี้จะทำหน้าที่ยึดและรับแรงดึงจากสายเคเบิลแล้วถ่ายน้ำหนักลงสู่เสาตอม่อ (Pylon Pier) ภายในจะมีบันไดและลิฟท์เพื่อใช้ตรวจสอบและซ่อมบำรุง

สายเคเบิล (Cable) ประกอบด้วย เส้นลวด (Wire) ขนาดเล็กจำนวนมากขบกัน ในลักษณะบิดเป็นเกลียวรอบจุดศูนย์กลาง เรียกว่า Locked Coil Cable มีเส้นผ่าศูนย์กลางขนาด 121 - 167 มิลลิเมตร ความยาว 50-223 เมตร รวมจำนวน 4 ชุด ชุดละ 17 เส้นรวมทั้งหมด 68 เส้น สามารถรับแรงดึงได้ตั้งแต่ 1,500 - 3,000 ตัน
